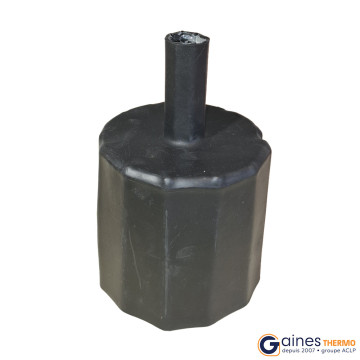

Passage de câble thermorétractable de Ø5 à 160mm

• Étanchéité et protection supérieure : une fois rétracté, le manchon thermorétractable avec adhésif assure un scellement hermétique contre l’eau et la poussière. Il protège le câble des vibrations et de l’abrasion au passage de paroi, là où un simple passe-fils en caoutchouc pourrait montrer ses limites en milieu exigeant.

• Adaptabilité et gain de place : contrairement au presse-étoupe mécanique qui requiert un perçage fileté précis et occupe de l’espace avec son écrou de serrage, le passe-câble thermorétractable se pose en toute simplicité en glissant sur le câble puis en le chauffant. Il épouse la forme du câble sans composant rigide additionnel, ce qui réduit l’encombrement et permet d’équiper des câbles de diamètres variés avec moins de références en stock.

• Isolation électrique renforcée : étant en matériau isolant, ce type de traversée contribue à maintenir l’intégrité électrique du système. La polyoléfine réticulée utilisée offre une excellente rigidité diélectrique sur nombre de références, améliorant la sécurité en cas de surtension ou d’incendie naissant.

En face, les presse-étoupes conventionnels (plastique ou laiton) offrent certes un indice d’étanchéité élevé (IP68) et une facilité de démontage, mais ils peuvent être lourds et peu flexibles en installation. Les passages de câbles thermorétractables, eux, éliminent les pièces métalliques et points de serrage : aucun risque de desserrage dans le temps et pas de corrosion possible. Ils sont en revanche à usage unique (on les découpe pour retirer le câble), là où un presse-étoupe peut être réutilisé. Le choix dépend donc du contexte : pour une solution légère, intégrée à un faisceau de câblage et offrant une étanchéité durable sans maintenance, le thermorétractable s’impose souvent comme la solution orientée terrain.

La mise en œuvre sur le terrain confirme les atouts de ce composant. Par exemple, pour faire passer un faisceau de câbles depuis l’extérieur vers une armoire de commande en environnement humide, un électricien industriel a opté pour un passe-câble thermorétractable à adhésif plutôt qu’un presse-étoupe classique. Après avoir introduit le câble dans l’ouverture, il a chauffé le manchon : celui-ci a fusionné autour de l’enveloppe du câble et contre la paroi, créant un scellement homogène. La présence d’un revêtement thermofusible et d’une surface spéciale a garanti une étanchéité permanente à l’eau, y compris lorsque l’ouverture a été obturée au mortier dans le cas d’une traversée de mur. Le résultat constaté ? Aucune infiltration ni jeu mécanique, un câble maintenu fermement en place, et une installation plus compacte à l’intérieur de l’armoire. Cet exemple illustre bien comment le passage de câble thermorétractable apporte une solution professionnelle, narrative (chaque projet raconte son besoin) et résolument orientée solution : on élimine un problème de pénétration de câble grâce à un composant simple à mettre en œuvre, fiable sur le long terme et validé par les catalogues techniques de grands fabricants.

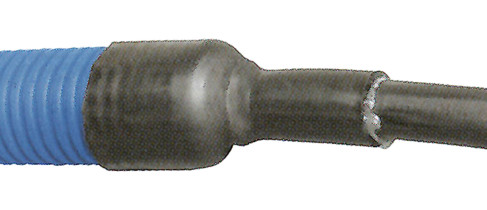

Un autre exemple d’utilisation de passage de câble est la réalisation d’une liaison entre un tube annelé un câble. En effet, tout professionnel utilise des tubes annelés pour cheminer ses cables. Mais en sortie de tube annelé (type TPC), comment gérer la sortie du câble de la gaine annelée ? Car il y a un espace important entre le câble et l’intérieur du tube annelé. Par cet espace, des nuisibles (mulot, …) peuvent s’introduirent et grignoter le câble, de l’eau va entrer, de la terre, du sable vont pénétrer au rythme des aléas climatiques, … et les conséquencces seront désastreuses. Le passage de câble est la solution. Son grand diamètre est de deux à dix fois plus grand que son petit diamètre, ce qui permet d’envisager toutes les configurations de sortie d’un câble de diamètre d d’un tuyau annelé de diamètre D, tant que D/d est inférieur à 10 ou D/d<10. La solution est rapide, économique, facile à metre en oeuvre et durable.

Au même titre que les extrémités themorétractables, les embouts de câble, le passage de câble est un accessoire complémentaire à toute la gamme des gaines themorétractables. Il est à la fois astucieux et simple, et conviendra dans des situations précises.

A l’issue de cette description, vous demandez encore si le passage de câble thermorétractable est la solution à votre problème ? Alors n’hésitez pas à contacter un de nos experts expérimentés, il vous écoutera avec attention, vous posera les bonnes questions, et saura vous proposer les meilleures solutions.
