connecteur thermo-fusible de 0,3 à 6 mm²

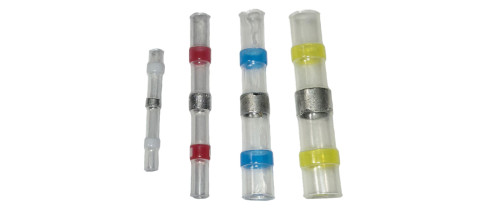

La deuxième composante majeure du raccord fil électrique est l’étanchéité constituée de deux bagues colorées. Suivant la section des fils, quatres tailles de manchons thermofusibles sont proposées par ACLP :

• 2 joints blanc pour manchons thermo fusible de section 0.3 jusqu’à 0.8 mm²,
• 2 joints rouge pour manchons thermo fusible de section 0.8 jusqu’à 2 mm²,
• 2 joints bleu pour manchons thermo fusible de section 2 jusqu’à 4 mm²,
• 2 joints jaune pour manchons thermo fusible de section 4 jusqu’à 6 mm²,

En même temps que le manchon thermorétractable est chauffé et se rétracte, les deux joints se ramollissent et adhèrent au fil. Cela garantit que la connexion électrique reste propre, sèche et fonctionnelle même dans des conditions difficiles. Les connecteurs thermo-fusibles sont ainsi largement utilisés dans les applications extérieures, telles que l'éclairage de jardin, les systèmes de clôture électrique, et bien d'autres.

Au cœur des connecteurs thermo-fusibles se trouve la bague en étain, responsable de la continuité électrique. Puisque la bague d'étain fond à 232 °C et que le manchon thermorétractable se rétracte à partir de 120°C, il faut d'abord faire fondre l'étain avec un mini-pistolet à air chaud, puis rétracter la gaine avec un pistolet à air chaud avec déflecteur.

L'avantage de cette soudure est qu'elle est robuste. Contrairement à d'autres techniques de connexion, comme les bornes à vis, les connecteurs thermo-fusibles sont plus durables physiquement. La soudure à base d'étain garantit également une connexion électrique sans résistance, ce qui est essentiel pour une performance électrique optimale. Le raccord fil electrique auto soudeur est idéal pour les conducteurs multi-brins.

Un bricoleur peut utiliser un manchon thermo-fusible auto-soudant pour réparer ou modifier le câblage de son vélo électrique. Par exemple, pour réparer un câble de batterie coupé, il dénude les fils, les insère dans le manchon thermorétractable et chauffe. La bague d’étain interne fond et soude les fils, tandis que le manchon thermorétractable se resserre autour du raccord fil electrique. On obtient ainsi une connexion robuste et étanche, résistante aux vibrations du vélo. Comme le note la documentation technique, ce type de connecteur est «très pratique pour les bricoleurs» et largement utilisé dans le secteur du vélo à assistance électrique. En résumé, l’utilisateur particulier bénéficie d’une épissure rapide sans fer à souder et durable face aux éléments extérieurs.

Un électricien résidentiel peut employer ces connecteurs pour les installations nécessitant fiabilité et étanchéité, par exemple le câblage de lampes extérieures, de systèmes de sécurité ou de bornes de recharge. Plutôt que d’installer des dominos ou des cosses à vis, il peut souder les fils par simple chauffage. La liaison obtenue résiste aux chocs et aux variations de température, évitant tout desserrage ultérieur. De plus, l’opération est très rapide (le pistolet à air chaud suffit), ce qui accélère la mise en service. Enfin, le connecteur est protégé contre la corrosion : le manchon thermorétractable et les joints d’adhésif bloquent l’humidité, assurant une connexion durable dans le temps, même en cas de pluie ou de gel.

Plusieurs applications sont possibles pour le raccord fil électrique : on peut le retrouver dans le secteur du vélo à assistance électrique, de la sonorisation haut de gamme ou du ferroviaire, mais bien d’autres. Leurs avantages incluent :

• Fiabilité : pas de risque de desserrage avec les vibrations, les chocs ou les fluctuations de température.
• Installation facile : installation rapide et efficace, même dans les espaces confinés.
• Protection environnementale : avec le manchon thermorétractable et la bague d'étanchéité, il protège les connexions des éléments extérieurs.

Le raccord fil électrique est un indispensable pour des connexions électriques tranquilles et durables.  Sa conception astucieuse avec manchon thermorétractable, deux joints colorés d'étanchéité et bague en étain pour la soudure des fils électriques, le rend adaptable à de multiples applications.  Que ce soit dans votre voiture, sur un chantier de construction ou dans un avion en vol, le raccord fil électrique est là pour garder le courant.

ACLP distribue une large gamme de connecteurs fil à fil, dont les connecteurs auto-soudeurs étanches et les manchons à sertir.
