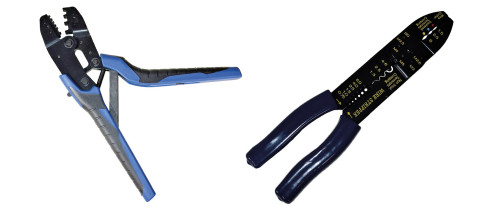

Pince à sertir les connecteurs électriques, manuelle ou automatique

Lors d’une rénovation électrique dans un immeuble, un technicien devait prolonger plusieurs câbles d’alimentation en cuivre monobrins. Plutôt que de remplacer toute la longueur, il a utilisé des manchons à sertir. Après dénudage des fils et insertion dans le manchon, chaque liaison a été sertie avec une pince calibrée. Ensuite, l’ensemble des connexions a été recouvert d’une gaine thermorétractable à paroi fine rétractée au moyen d’un pistolet à air chaud. Le résultat a été contrôlé à l’ohmmètre : la résistance de contact était négligeable, preuve de la bonne conductivité. Cette méthode a permis de remettre le tableau en service rapidement, sans travaux lourds.

Pour garantir un sertissage fiable, il est essentiel de :

• choisir un manchon adapté à la section du câble,
• utiliser une pince à sertir homologuée, qui applique la pression nécessaire,
• vérifier que les fils sont bien insérés jusqu’à la butée avant d’écraser,
• contrôler visuellement l’écrasement, qui doit être uniforme et sans fissure du manchon ou coupure du manchon thermorétractable.

Un sertissage défectueux entraîne des risques sérieux : échauffement, perte de contact, voire incendie. C’est pourquoi la qualité de l’outillage et la rigueur du geste restent primordiales.

Dans une usine de conditionnement, une ligne de production s’est arrêtée en raison d’un défaut sur un câble d’alimentation du moteur d’un convoyeur. L’électricien de maintenance est intervenu rapidement avec une pince à sertir multiposte. Après avoir identifié la section du conducteur (6 mm²), il a inséré un manchon à sertir en cuivre étamé, serti la connexion avec la pince adaptée, puis isolé l’ensemble avec une gaine thermorétractable à paroi moyenne. Cette réparation a été réalisée sans interruption majeure du processus, permettant une reprise rapide de la ligne et évitant de coûteux arrêts prolongés.

Un particulier passionné de vanlife a rénové lui-même l’installation électrique de son fourgon aménagé. Il a utilisé une pince à sertir manuelle pour raccorder des fils multibrins de la batterie auxiliaire vers un convertisseur 12V. Après avoir glissé les câbles dans des manchons à sertir de 2,5 mm², il a appliqué une pression franche avec sa pince à cliquet, assurant un contact fiable. Chaque jonction a ensuite été protégée avec une gaine thermorétractable pour garantir l’isolation et éviter les déconnexions lors des vibrations sur la route. Ce système simple, sans soudure, a permis une installation propre et durable, même dans un espace réduit.

Les manchons à sertir constituent une solution simple et éprouvée pour raccorder des conducteurs électriques. Constitués d’un tube de cuivre étamé à sertir entouré d’un manchon thermorétractable, ces produits ont toute leur place dans la grande famille des produits thermorétractables.

Les manchons à sertir se distinguent par leur fiabilité et leur facilité d’utilisation sur le terrain. Qu’il s’agisse de prolonger un câble en bâtiment, de réparer une ligne en industrie ou de réaliser une jonction temporaire en maintenance, ils offrent une alternative sûre aux méthodes plus lourdes. Pour mettre en œuvre ces manchons à sertir, ACLP vous propose à la vente des pinces à sertir.
