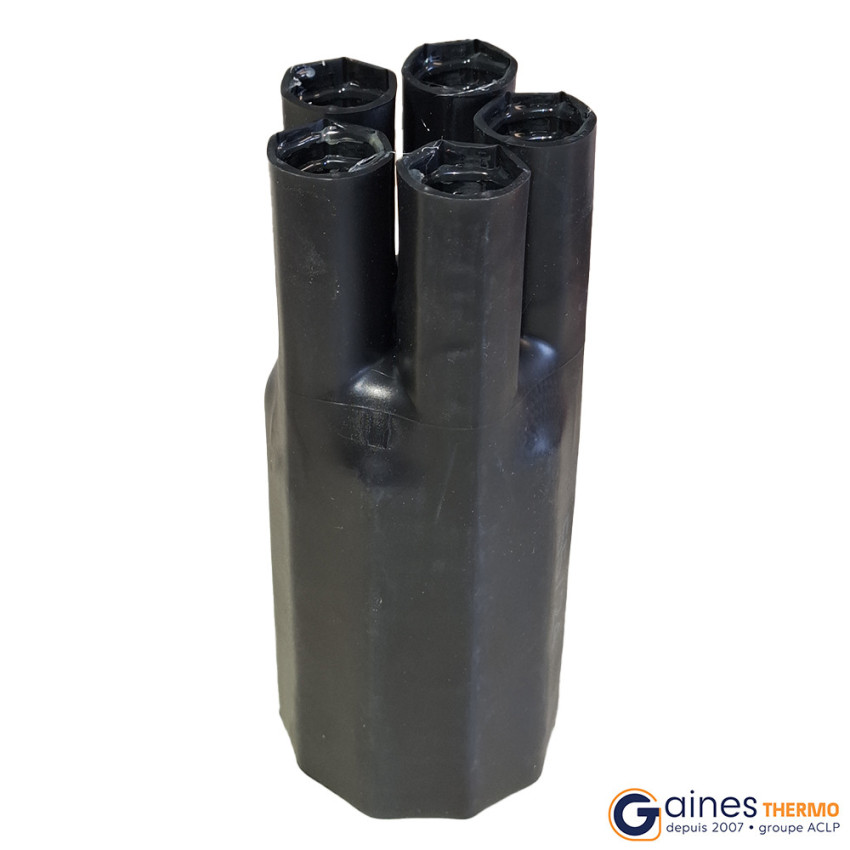

Extrémité Thermorétractable 1 Entrée et 5 Sorties

Détails :

Conçue pour les câbles multipaires à terminaison complexe, l’extrémité thermorétractable 1 entrée / 5 sorties permet de disséminer un câble unique en cinq sorties distinctes avec un maximum de sécurité. Ce composant assure en une seule opération la dérivation d’un câble principal vers cinq conducteurs séparés, chacun étant isolé des autres. On fait appel à cette quintuple sortie notamment pour les câbles à 5 âmes (par exemple les câbles d’alimentation 3 phases + neutre + terre, ou certains faisceaux de commande et de signal comportant cinq brins). Au lieu d’avoir recours à des manchons et rubans multiples, l’installateur peut, avec cet embout unique, réaliser une mise en éventail des conducteurs en sortie de gaine principale. Chaque fil ainsi dérivé est protégé par sa propre section thermorétractable, tandis que la base commune maintient le tout solidement arrimé au câble d’origine. Que ce soit pour terminer un câble multiconducteur dans une armoire (et l’acheminer vers cinq bornes différentes) ou pour connecter un feeder vers quatre ou cinq départs en étoile, cette solution simplifie grandement la configuration du câblage. En résumé, la pièce 1 entrée / 5 sorties prend en charge la fonction d’aboutement (raccord du câble principal) et la dérivation multiple vers cinq sorties, évitant les enchevêtrements de gaines et garantissant une organisation claire des connexions.

La mise en place de ce manchon quintuple est à la fois rapide et sûre. Après avoir dégainé le câble principal et écarté ses cinq conducteurs, on insère ceux-ci dans les bras de sortie correspondants de l’extrémité, tandis que l’entrée élargie englobe la gaine du câble. Un chauffage uniforme (généralement à l’air chaud) provoque alors le rétreint simultané de l’ensemble de la pièce. La section centrale se resserre étroitement sur la gaine principale, tandis que chacune des 5 branches se contracte autour de son conducteur individuel. Ce phénomène de rétreint synchronisé assure une étanchéité homogène sur tous les axes de la dérivation. L’adhésif interne intégré fond au moment opportun et se répartit autour de chaque fil et de la gaine, comblant le moindre interstice. Une fois le refroidissement achevé, on obtient une jonction monolithique : le câble d’origine et les cinq dérivations ne font plus qu’un ensemble scellé, résistant à la traction et aux infiltrations. Malgré le nombre de sorties, le résultat reste compact et propre – chaque branche est bien définie, sans excès de matière, ce qui facilite le repérage des conducteurs et réduit les risques d’erreur de connexion. L’utilisation de ce breakout quintuple élimine aussi la nécessité de mastic ou de ruban externe : l’adhésif interne suffit à garantir l’imperméabilité, conférant un gain de temps et une fiabilité supplémentaire à l’installation.

En termes de performances et de durabilité, l’extrémité thermorétractable 1 entrée / 5 sorties est à la hauteur des exigences professionnelles. Le polymère réticulé qui la compose possède une forte résilience aux agressions extérieures : il résiste aux rayons UV, à l’ozone et à l’oxydation de l’air sans se dégrader, ce qui est crucial pour les installations en plein air. Sa tenue aux UV est renforcée par la teinte noire du matériau, pigmenté de façon à filtrer les rayonnements ultraviolets (aucune décoloration ni fragilisation notable sur le long terme). Par ailleurs, l’étanchéité obtenue bloque l’humidité atmosphérique : même sous la pluie ou en ambiance saline, les connexions internes restent au sec, évitant tout amorçage de corrosion ou de fuite de courant. Les essais d’étanchéité et d’isolation confirment une rigidité diélectrique élevée (>12 kV/mm) conservée après vieillissement – gage de sécurité pour les utilisateurs. Cette extrémité supporte également les agents chimiques potentiellement présents dans les environnements industriels ou souterrains : hydrocarbures, graisses, produits nettoyants… n’altèrent pas ses propriétés isolantes. Côté sécurité incendie, la plupart des modèles sont ignifugés (auto-extinguibles en cas de flamme) et exempts d’halogènes, évitant ainsi l’émission de gaz toxiques en cas de feu. Enfin, sa large plage de température d’utilisation (-55 °C à +110 °C en régime permanent) garantit que le manchon ne fissurera pas sous l’effet du gel ni ne ramollira de façon excessive en été. Autant d’atouts qui font de l’embout thermorétractable 1 entrée / 5 sorties un choix fiable et durable pour réaliser des connexions multipoints complexes en toute sérénité, que ce soit dans un coffret électrique, en tunnel ou en plein air.
